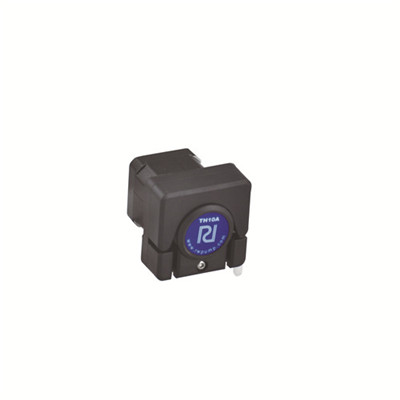

一、产品简介
TH10-BY100A蠕动泵，适合用户配套使用，穿板安装，一体设计，体积小、
结构紧凑；能够提供0.005-34ml范围的流量。

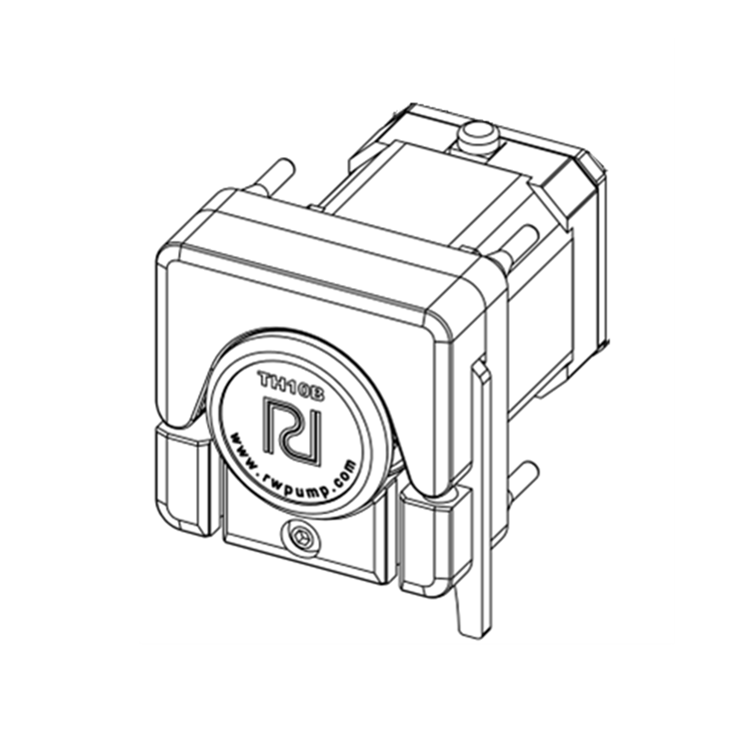

二、产品组成
【TH10泵头】由电机带动实现挤压软管的功能，包括TH10A泵头（4滚轮）；
TH10B（8滚轮）。
【步进电机】为蠕动泵提供动力。
【减震穿钉】 用于将此产品安装在用户设备上，也可用4个M3×8十字盘头螺钉安装。
三、基本参数与功能
项目 |
产品型号 |
TH10-BY100A |
整机参数 |
转速范围 |
0-100rpm |
适用泵头 |
TH10A、TH10B |
|
适用软管 |
壁厚0.8～1mm， 内径≤3.17mm |
|
尺寸 |
73×59×67.5 |
|
电机参数 |
额定电压 |
DC24V |
额定电流 |
0.4A |
|
步距角 |
1.8° |
|
相数 |
2 |
|
电机接线 |
红 A 、蓝 `A、绿 B、黑 `B |

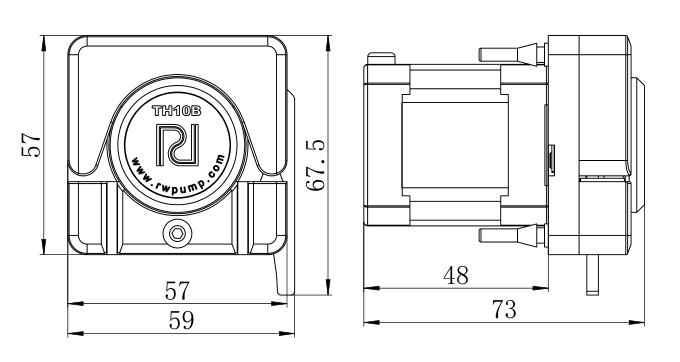

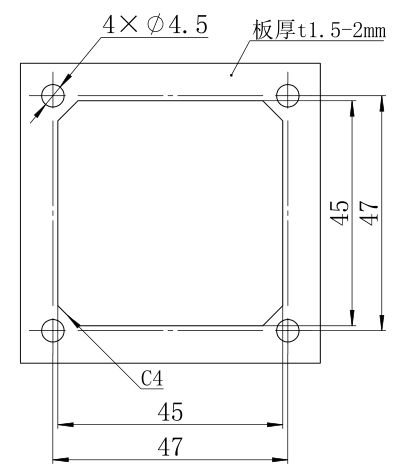

四、外形及安装尺寸
