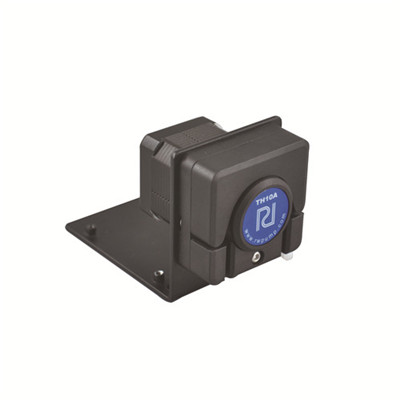

一、产品简介
TH10+BS100B蠕动泵，主要针对客户配套使用，底座安装，一体设计，体积小、结构紧凑，BCD拨码开关15档调节转速或多种外控调节转速，能够提供0.005-33ml范围的流量。

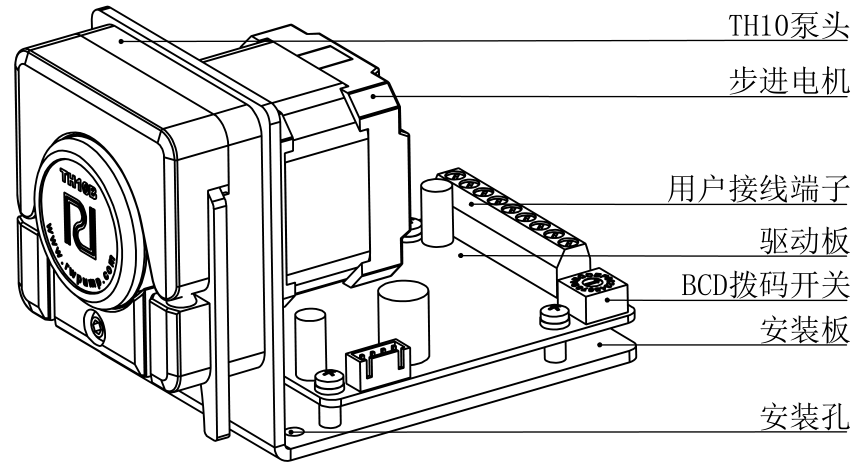

二、产品组成
【TH10泵头】由电机带动实现挤压软管的功能，包括TH10A泵头（4滚轮）；
TH10B（8滚轮）。
【步进电机】为蠕动泵提供动力。
【驱动板】 提供接线端子、调速、控制逻辑等功能。
【BCD拨码开关】 设备自带调速装置，0档时可转换为外控控制。
【安装板】 用于安装泵头、电机、驱动板等。
【安装孔】 用于将此产品安装在用户设备上。
三、基本参数与功能
产品型号 |
TH10-BS100B |
|
转速范围 |
0-100rpm |
|
流量范围 |
≤33ml/min |
|
转速分辨率 |
0.1rpm |
|
适用泵头 |
TH10A（4滚轮）；TH10B（8滚轮） |
|
适用软管 |
壁厚0.8～1mm， 内径≤3.17mm |
|
内控方式 |
BCD拨码开关 |
|
内控档位数量 |
15档（不含0档） |
|
起停控制 |
有 |
空节点控制光耦隔离 |
方向控制 |
有 |
|
电源范围 |
直流11.4-25.2 （为了保证电机驱动能力建议使用24V电压） |
|
额定功率 |
＜10W |
|
可选外控形式 |
0-10kHz、0-5V、0-10V、4-20mA、RS485（只能选择一种） |
|
控制信号电源 |
≤ 3.3V |
包括：档位选择信号、启动信号、正反信号 |
控制信号电流 |
≤ 1mA |
|
工作环境 |
0-40℃，相对湿度：<80% |
|
尺寸 |
113×63×77mm |
|
重量 |
0.6Kg |
|

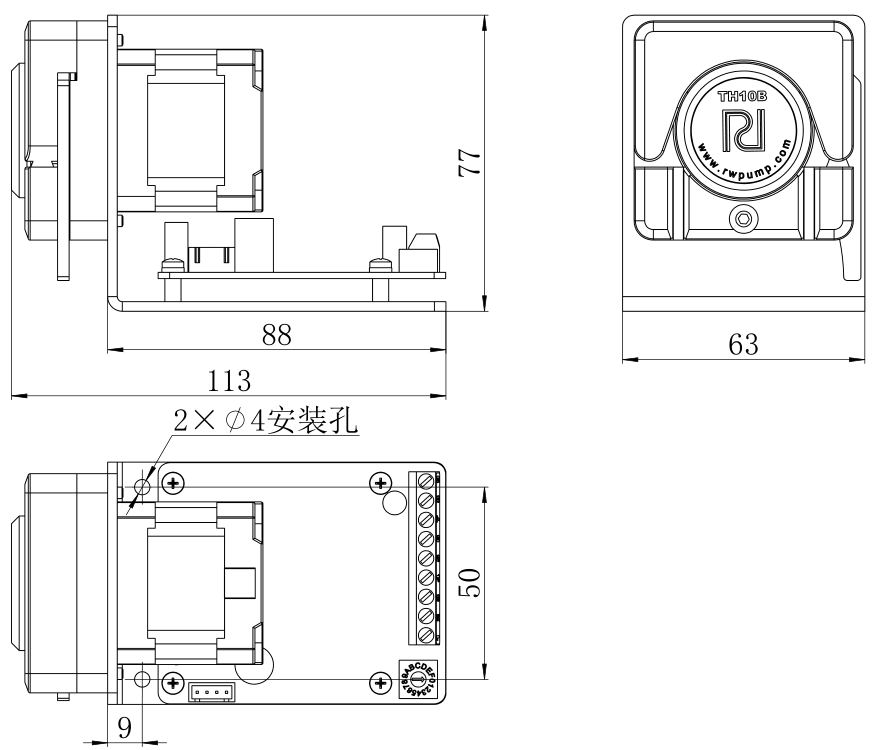

四、外形及安装尺寸
