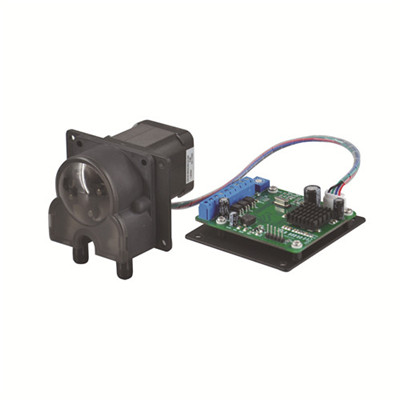

一、产品简介
JZ15-BS100C / JZ15-BS300C蠕动泵，适合客户配套使用，底座安装，一体设计，体积小、结构紧凑，BCD拨码开关15档调节转速或多种外控调节转速，最高转速能达到300rpm，能够提供0.017-440ml范围的流量，标配超长寿命进口软，维护简单。

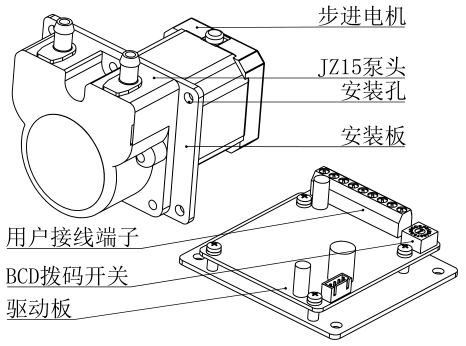

二、产品组成
【JZ15泵头】由电机带动实现挤压软管的功能，包括JZ15A泵头（2滚轮）；
JZ15B（4滚轮）。
【步进电机】为蠕动泵提供动力。
【驱动板】 提供接线端子、调速、控制逻辑等功能。
【BCD拨码开关】 设备自带调速装置，0档时可转换为外控控制。
【安装板】 用于安装泵头、电机、驱动板等。
【安装孔】 用于将此产品安装在用户设备上。
三、基本参数与功能
产品型号 |
JZ15-BS100C |
JZ15-BS300C |
转速范围 |
0-100rpm |
0-300rpm |
流量范围 |
≤140ml/min |
≤440ml/min |
转速分辨率 |
0.1rpm |
|
适用泵头 |
JZ15A（双滚轮）；JZ15B（4滚轮） |
|
适用软管 |
14#、19#、16#、25#、17# |
|
内控方式 |
BCD拨码开关 |
|
内控档位数量 |
15档（不含0档） |
|
起停控制 |
有 |
空节点控制光耦隔离 |
方向控制 |
有 |
|
电源范围 |
直流11.4-25.2 （为了保证电机驱动能力建议使用24V电压） |
|
额定功率 |
＜20W |
＜30W |
可选外控形式 |
0-10kHz（出厂默认）、0-5V、0-10V、4-20mA、RS485（只能选择一种） |
|
控制信号电源 |
≤ 3.3V |
包括：档位选择信号、启动信号、正反信号 |
控制信号电流 |
≤ 1mA |
|
工作环境 |
0-40℃，相对湿度：<80% |
|
重量 |
0.7Kg |
|

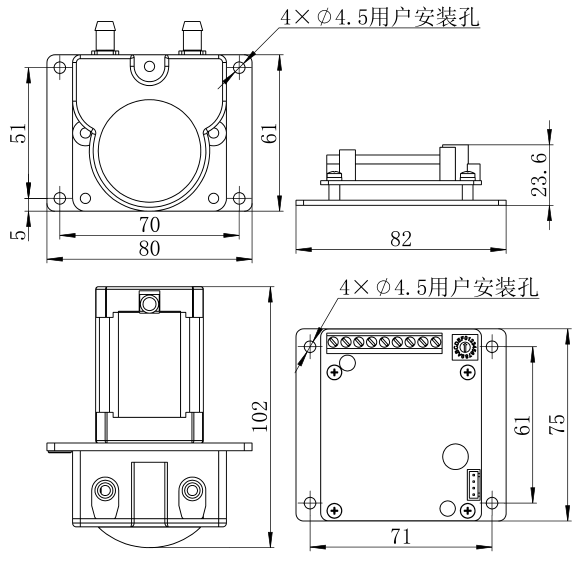

四、外形及安装尺寸
